Product Details

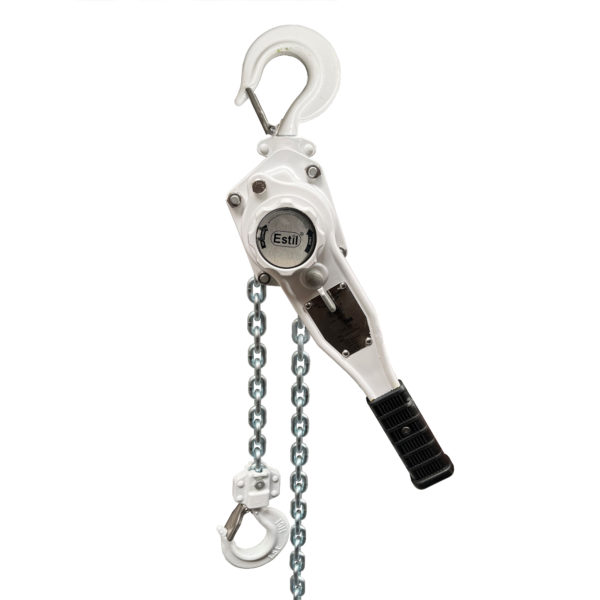

Estil Rateltakel SETT serie

0,00

Vergelijk

Share this product

Beschrijving

Sub-Sea rateltakel geschikt voor gebruik onder water met een hijsvermogen 0,5 t/m 9 Ton.

Het takel is voorzien van speciaal een geperste rem, de behuizing en haken zijn voorzien van een speciale coating en de bouten en moeren zijn RVS A2.

Standaard hijshoogte 1,5 mtr.

Te gebruiken in elke gewenste richting.

Door laag eigen gewicht uitermate geschikt voor onderhoud en service werkzaamheden.

Boven en onderhaak 360° draaibaar waardoor het huis en de hefboom onder last in elke gewenste richting gedraaid kunnen worden.

Haken voorzien van RVS veiligheidsklep.

Automatische lastdrukrem voorzien van aangeperste remschijven.

Vrijloop eenvoudig met 1 hand instelbaar.

Hoogwaardige gegalvaniseerde lastketting vlgs. DIN 5684, ook te verkrijgen in RVS.

Iedere gewenste hijshoogte leverbaar.

Solide constructie voorzien van gesloten kettinggeleider.

Ketting eenvoudig te smeren met ESTIL smeermiddel.



BELANGRIJK

Iedere gebruiker dient alvorens met hijsgereedschap te werken het desbetreffende apparaat te controleren op functionaliteit en op veiligheid.

Controleer voor gebruik de lastketting op beschadigingen en/of grote slijtage, de lastketting dient altijd gesmeerd te zijn.

Controleer de boven en onderhaak op verbuigingen en/of de veiligheidsklepjes er nog op zitten.

Tijdens hijswerkzaamheden moeten bovenhaak, lastketting en onderhaak één rechte lijn vormen, is dit niet zo, dan wordt het takel verkeerd gebruikt.

Ons hijsgereedschap wordt geleverd met een CE verklaring van overeenstemming

MODEL SETT5 SETT10 SETT15 SETT30 SETT60 SETT90
HIJSVERMOGEN               Ton 0,5 1 1,5 3 6 9
PROEFBELASTING             kg 750 1500 2.250 4.500 9.000 18.000
STAND. HIJSHOOGTE        m 1,5 1,5 1,5 1,5 1,5 1,5
AANTAL PARTEN 1 1 1 1 2 3
LASTKETTING diam x l    mm 5×15 6×18 7×21 10×30 10×30 10×30
BOUWHOOGTE(H)           mm 330 365 400 520 595 800
TREKKRACHT bij vollast     kg 25 25 37 39 39 40
Lengte hefboom (D)           mm 245 245 325 405 405 405
AFMETINGEN  mm                A 143 157 178 206 206 206
                                                   B 90,5 94 104 118 118 118
                                                   C 118 140 145 199 230 342
                                                   E 23,5 26 31 37 46 55
GEWICHT met 1,5m/hijsh.  kg 2,1 5,3 6,2 6,6 9,5 20,2
EXTRA GEW. per m/hijsh.  kg 0,4 0,6 0,8 0,8 1,1 1,8



Klik hierboven voor de gebruiksaanwijzing of hieronder voor de PDF pagina

pagina 15 SETT
